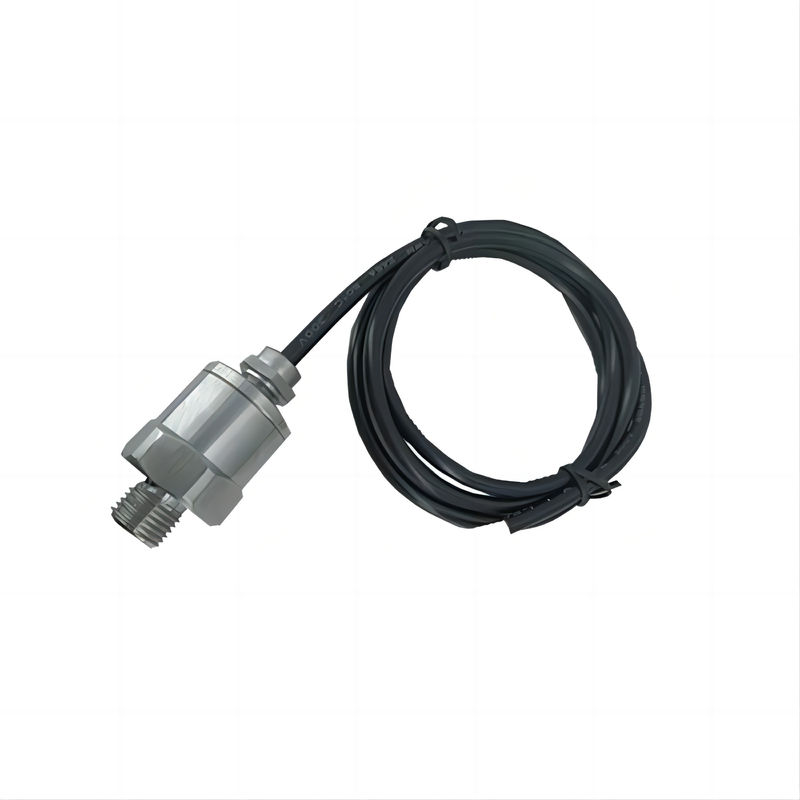

Sensor de pressão de saída digital de transferência linear de aço inoxidável fácil de usar

Name: Sensor de pressão de saída digital de transferência linear de aço inoxidável fácil de usar
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CTS110
Availability: InStock

Detalhes do produto

Lugar de origem: Wuxi

Marca: Consensic

Número do modelo: CTS110

Termos de pagamento e envio

Quantidade de ordem mínima: Contacte-nos para mais informações.

Preço: Offline contact or face-to-face discussion can be negotiated

Tempo de entrega: 3-7 dias úteis

Termos de pagamento: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay e pagamentos entre empresas

Habilidade da fonte: 999

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Pressão da sobrecarga:	2 Admitir toda a gama	Efeitos das alterações da temperatura ambiente:	00,03% / °C, um valor típico
Estabilidade:	< 0,5% FS / ano	Produção:	Saída de corrente 4 ~ 20 m ADC duas linhas; saída de tensão 0,5-4,5V
Tensão de alimentação:	10 a 36 VDC; 12 a 36 VDC ou 5 VDC na tensão de saída	Materiais principais:	304, de aço inoxidável

Pressão da sobrecarga:	2 Admitir toda a gama
Efeitos das alterações da temperatura ambiente:	00,03% / °C, um valor típico
Estabilidade:	< 0,5% FS / ano
Produção:	Saída de corrente 4 ~ 20 m ADC duas linhas; saída de tensão 0,5-4,5V
Tensão de alimentação:	10 a 36 VDC; 12 a 36 VDC ou 5 VDC na tensão de saída
Materiais principais:	304, de aço inoxidável

Sensor de pressão de saída digital de transferência linear de aço inoxidável fácil de usar

função de transferência linear

Exemplo de função de transferência linear: 1. Faixa 0 ~ 1,6Mpa (pressão de mesa), 4 ~ 20 mA função linear de corrente de saída é a seguinte:Aout = ((400+P)/100

O diagrama linear da pressão de entrada e da corrente de saída é o seguinte: função de transferência linear.

Exemplo de função de transferência linear: 1. Faixa 0 ~ 1,6Mpa (pressão de mesa), 4 ~ 20 mA função linear de corrente de saída é a seguinte:Aout = ((400+P)/100

O diagrama linear da pressão de entrada e da corrente de saída é o seguinte:

Sensor de pressão de saída digital de transferência linear de aço inoxidável fácil de usar 0

2. Intervalo 0~1,6Mpa (pressão do metro), a função linear da tensão de saída 0,5V~4,5V é a seguinte:Vout = ((200+P)/400

O diagrama linear da pressão de entrada e da tensão de saída é o seguinte:

Sensor de pressão de saída digital de transferência linear de aço inoxidável fácil de usar 1

Diagrama de fiação elétrica

Formulário de saída

Com cabo blindado / cabo GX 12

Conexão elétrica

Corrente de saída, com um sistema de segunda linha de 4~20 mA

Pin 1 (linha vermelha) - Fornecimento de energia positivo Vs + Pin 2 (linha preta) - Fornecimento de energia negativo Vs-

Voltagem de saída, de três fios

Pin 1 (linha vermelha) - - Fornecimento de energia positivo Vs +

Pin 2 (linha preta) - Potência negativa / GND comum

Pin 3 (linha amarela) - -Terminal de saída de tensão Vout
