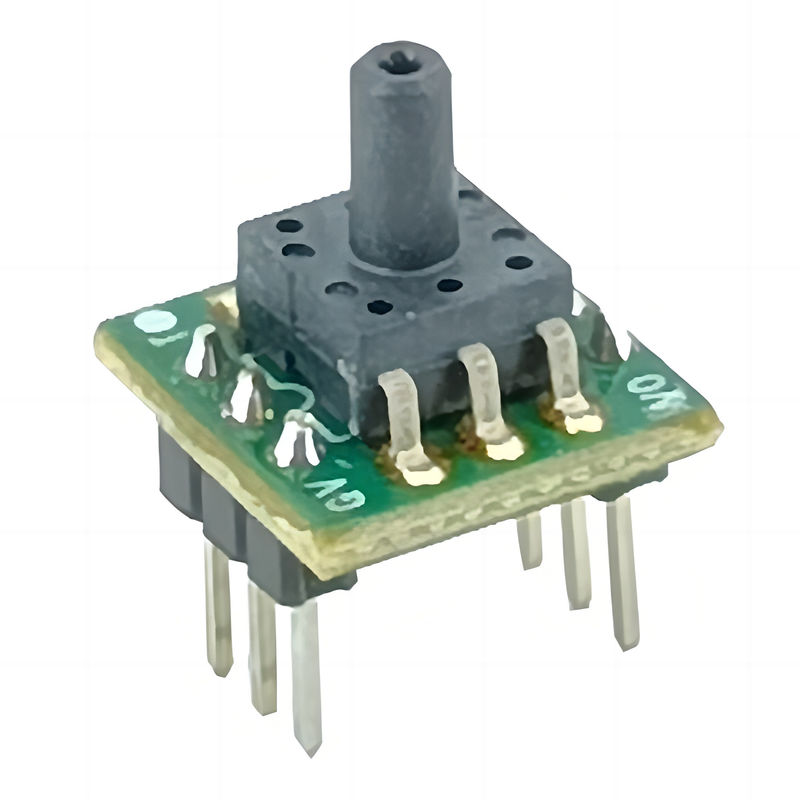

Sensor de pressão de saída digital de precisão do módulo GPG 10 40 100 700 kPa

Detalhes do produto

Lugar de origem: Wuxi

Marca: Consensic

Número do modelo: Módulo GPG

Termos de pagamento e envio

Quantidade de ordem mínima: Contacte-nos para mais informações.

Preço: Offline contact or face-to-face discussion can be negotiated

Tempo de entrega: 3-7 dias úteis

Termos de pagamento: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay e pagamentos entre empresas

Habilidade da fonte: 999

Falem Agora.
Destacar:

Sensor de pressão de saída digital de 100 kPa

,

Sensor de pressão de saída digital de 700 kPa

,

Transdutor de pressão de saída digital de 40 kPa

Corrente de abastecimento:
1mAdc
Tensão de alimentação:
1.68V 3.3V 3.6V
Distância:
10、40、100、 700 kPa
Coefficientes de temperatura de resistência:
1500 a 2500 ppm /°C
Corrente de abastecimento:
1mAdc
Tensão de alimentação:
1.68V 3.3V 3.6V
Distância:
10、40、100、 700 kPa
Coefficientes de temperatura de resistência:
1500 a 2500 ppm /°C
Sensor de pressão de saída digital de precisão do módulo GPG 10 40 100 700 kPa

Resumo

  • Intervalo de pressão: -100 kPa a 100 kPa (intervalos personalizáveis)
  • Tipo: Pressão de medição
  • Alta precisão
  • Projeto modular
  • Alta estabilidade
  • Boa consistência

Aplicações

  • Computadores industriais
  • Aparelhos de musculação
  • Monitorização médica
  • Aplicações automotivas
  • Eletrodomésticos

Parâmetros elétricos

Parâmetro Número mínimo Tipico Número máximo Unidade Observações
Tensão de serviço 3.3 5 5.5 V
Corrente de trabalho - 1.5 - mA
Bias de pressão mínima (1) 0.46 0.5 0.54 V @ 25°C
Output de gama completa (2) 4.46 4.5 4.54 V @ 25°C
Precisão (25°C) - Um. - 1 % FS
Precisão (0°C a 50°C) -2 - 2 % FS
Tempo de resposta - 2 - ms
Estabilidade - Um. - 1 % FS/ano
Temperatura de funcionamento - 40 - 125 °C
Temperatura de armazenamento - 55 - 150 °C

Modelos de pressão

Modelos de pressão positiva

Modelo Voltagem (V) Pressão (kPa)
9010GV 0.5 0
  1.5 2.5
  2.5 5
  3.5 7.5
  4.5 10
9040GV 0.5 0
  1.5 10
  2.5 20
  3.5 30
  4.5 40
9100GV 0.5 0
  1.5 25
  2.5 50
  3.5 75
  4.5 100

Modelos de pressão negativa

Modelo Voltagem (V) Pressão (kPa)
9010GV-N 0.5 - 10
  1.5 - Sete.5
  2.5 - 5
  3.5 - Dois.5
  4.5 0
9040GV-N 0.5 - 40
  1.5 - Trinta
  2.5 - 20
  3.5 - 10
  4.5 0
9100GV-N 0.5 - 100
  1.5 - 75
  2.5 - 50
  3.5 - 25
  4.5 0

Modelos de pressão diferencial

Modelo Voltagem (V) Pressão (kPa)
9010GV-D 0.5 - 10
  1.5 - 5
  2.5 0
  3.5 5
  4.5 10
9040GV-D 0.5 - 40
  1.5 - 20
  2.5 0
  3.5 20
  4.5 40
9100GV-D 0.5 - 100
  1.5 - 50
  2.5 0
  3.5 50
  4.5 100

Definições de pin

Número de pés Definição da posição dos pés Descrição
1 TEST1 Teste de fábrica, suspensa
2 VDD Potência
3 GND Terra
4 VDD Potência
5 Vout Produção
6 GND Terra

Este sensor de pressão modular oferece uma solução versátil e fiável para várias aplicações que exigem medições de pressão precisas.Se tiver quaisquer requisitos específicos ou precisar de mais assistênciaNão se preocupe em perguntar!
