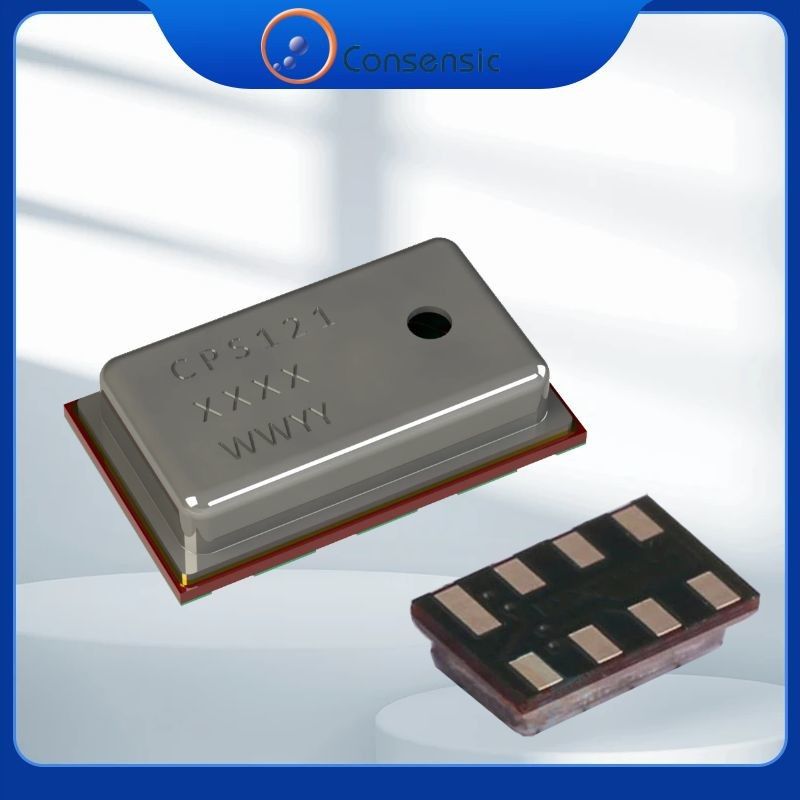

CPS121 Sensor de pressão de saída digital de alta precisão 95 kPa a 105 kPa

Detalhes do produto

Lugar de origem: porcelana

Marca: Consensic

Certificação: PTC21051702401C-EN01

Número do modelo: CPS121

Termos de pagamento e envio

Quantidade de ordem mínima: Contacte-nos para mais informações.

Preço: Offline contact or face-to-face discussion can be negotiated

Tempo de entrega: 3-7 dias úteis

Termos de pagamento: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay e pagamentos entre empresas

Habilidade da fonte: 999

Obtenha o melhor preço
Destacar:

Sensor de pressão de saída digital de 95 kPa

,

Sensor de pressão de saída digital de 105 kPa

,

Sensor de pressão de saída digital de alta precisão

Categoria de produtos:
Sensor de pressão de saída digital
Fatora de formulários pequeno:
3 x 3 x 1,2 mm (wxl xh)
Consumo de corrente no estado de sono:
< 200 nA a 25°C
temperatura Precisão:
±1,0°C
Precisão:
30 a 120 kPa (-20°C a 0°C) 30 a 120 kPa (0°C a 65°C)
variação da temperatura compensada:
-10 a 60°C
Categoria de produtos:
Sensor de pressão de saída digital
Fatora de formulários pequeno:
3 x 3 x 1,2 mm (wxl xh)
Consumo de corrente no estado de sono:
< 200 nA a 25°C
temperatura Precisão:
±1,0°C
Precisão:
30 a 120 kPa (-20°C a 0°C) 30 a 120 kPa (0°C a 65°C)
variação da temperatura compensada:
-10 a 60°C
CPS121 Sensor de pressão de saída digital de alta precisão 95 kPa a 105 kPa

Sensor de pressão de saída digital CPS121 Faixa de temperatura de trabalho:- 40 ° C a + 85 ° C Precisão da pressão: ± 0,1 kPa (± 1,0 mbar) @ 0 ° C a 50 ° C, 95 kPa a 105 kPa

OCPS121O sistema integrado (SIP) oferece uma solução eficiente e precisa para medições precisas de pressão e temperatura, com foco no baixo consumo de energia e na facilidade de integração.Aqui está um resumo conciso dos principais parâmetros elétricos e características:

Características principais:

  • Calibrado de fábrica:Medições precisas da pressão e da temperatura sem necessidade de calibração adicional.
  • Saída digital via I2C:Integração perfeita através de uma interface I2C simples.
  • Baixo consumo de energia:Ideal para dispositivos a bateria, minimizando o consumo de energia.
  • Sem relógio externo:Simplifica o desenho e reduz a complexidade.
  • Alta resistência dos meios:Durável contra uma variedade de meios, garantindo um desempenho fiável.

Características elétricas:

  • Voltagem de alimentação:2 V a 5,5 V (normalmente 3 V), que abrange uma ampla gama de aplicações.
  • Consumo médio de corrente:< 5 μA por medição, garantindo um consumo mínimo de energia.
  • Consumo de corrente no estado de sono:Extremamente baixo a < 200 nA a 25°C para poupança de energia durante o período de inatividade.
  • Intervalo de temperatura de funcionamento:-40°C a +85°C, garantindo uma operação fiável em diversos ambientes.

Características de medição:

  • Pressão Precisão absoluta:±0,1 kPa (±1,0 mbar) para pressões entre 95 kPa e 105 kPa, na faixa de 0°C a 50°C.
  • Precisão relativa à pressão:± 0,01 kPa, proporcionando medições de alta precisão mesmo para pequenas variações (por exemplo, < 1 metro).
  • Precisão de temperatura:± 1,0°C, garantindo leituras fiáveis da temperatura.

Interfaces:

  • Interface I2C:Suporta taxas de dados de até 400 kHz, garantindo transferência rápida de dados para medições em tempo real.

Características físicas:

  • Fator de forma:Compacto 3 x 5 x 1,2 mm (largura x comprimento x altura), tornando-o adequado para projetos de espaço limitado.
  • Embalagem:Pacote LGA de 8 condutores, fácil de integrar nos sistemas existentes.
  • Porta de detecção:Sensores de lado superior, que ajudam na implementação fácil em vários dispositivos.

Aplicações:

  • Smartphones: Adiciona capacidades de detecção ambiental para recursos centrados no usuário.
  • Dispositivos portáteis: Útil no acompanhamento da saúde e da aptidão física através do monitoramento da pressão atmosférica e da altitude.
  • Altimétricos: Fornece medição de altitude precisa para aviação, caminhadas e outras aplicações ao ar livre.
  • Barômetros: Útil tanto em aplicações portáteis como estacionárias para monitorizar a pressão atmosférica.
  • Estações meteorológicas: Essencial para a recolha precisa de dados meteorológicos.
  • Aplicações do GPS: Melhora os dados de altitude para melhorar a precisão de posicionamento.
  • Discos rígidos (HDD): Assegura um desempenho óptimo através do controlo da pressão interna.
  • Equipamento industrial: Pode ser utilizado para monitoramento e controlo da pressão em vários processos industriais.
  • Sistemas de controlo de ar e sistemas de vácuo: Assegura uma gestão eficiente do fluxo de ar e da pressão em ambientes controlados.

Benefícios:

  • Baixo consumo de energia:Perfeito para dispositivos a bateria, maximizando a vida útil.
  • Não é necessário um relógio externo:Simplifica o processo de concepção e reduz a complexidade.
  • Durabilidade:A alta resistência a diferentes meios de detecção garante longevidade e robustez em ambientes variados.

Este dispositivo é uma solução versátil para aplicações que exigem alta precisão nas medições de pressão e temperatura, com um forte foco na eficiência energética e na facilidade de integração.



Parâmetro Símbolo Condições Min. Tipo Max. Unidades
Corrente de abastecimento
- Médio. Iavg VDD = 3V, uma conversão por segundo   3.95   μA
- Durante a Conversão Isc VDD = 3V, sensor ativo   1.5   mA
- Em posição de espera (sem conversão) - O quê? VDD = 3V, sensor em modo de espera     0.2 μA
Conversor analógico para digital
- Resolução rADC     24   Um pouco.
Interface I2C
- Frequência do relógio FC,I2C       400 KHz
