Name: CPA900 Transdutor de pressão Saída digital 4,5-5,5 V CC 30-300 kPa
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPA900
Availability: InStock

Detalhes do produto

Lugar de origem: Wuxi

Marca: Consensic

Número do modelo: CPA900

Termos de pagamento e envio

Quantidade de ordem mínima: Contacte-nos para mais informações.

Preço: Offline contact or face-to-face discussion can be negotiated

Tempo de entrega: 3-7 dias úteis

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business-to-business

Habilidade da fonte: 1000 PCS

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                4Saída digital do transdutor de pressão de 5 V, 5Saída digital do transdutor de pressão de 5 V, Transdutor de pressão de saída digital de 300 kPa


Temperatura de armazenamento:	-40 a 150°C	Pressão da sobrecarga:	400Kpa
Voltagem VDDHV:	VDDHV4,5~5,5Vdc	Pressão de trabalho:	P amb30~300 kPa

Temperatura de armazenamento:	-40 a 150°C
Pressão da sobrecarga:	400Kpa
Voltagem VDDHV:	VDDHV4,5~5,5Vdc
Pressão de trabalho:	P amb30~300 kPa

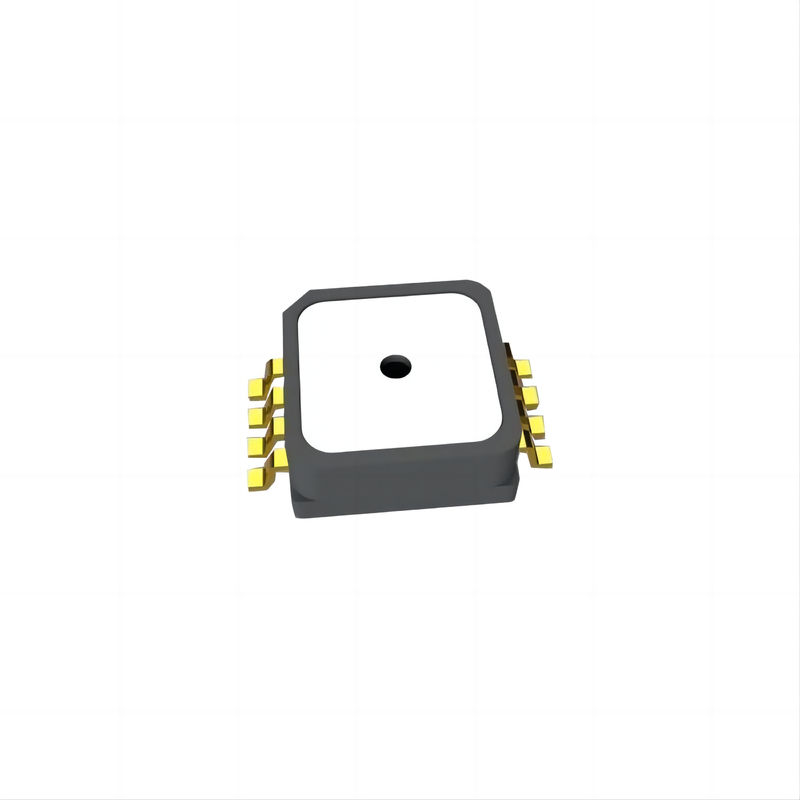

CPA900 Transdutor de pressão Saída digital 4,5-5,5 V CC 30-300 kPa

CPA900 Melhor que ± 1% Dentro de 0°C a 85°C F.S. Melhor que ± 1,5% Dentro de 40°C a 125°C F.S.

Configuração do pin

Número de encomenda	Nome do pé do tubo	Descrição
1	VDDHV	Fonte
2	GND	Terra
3	NC	Não ligado
4	NC	Não ligado
5	NC	Não ligado
6	NC	Não ligado
7	OUT/OWI	Produção
8	NC	Não ligado

Condições de funcionamento recomendadas

Parâmetro	Sinalização	Número mínimo	Valor representativo	Número máximo	Unidade
Voltagem VDDHV	VDDHV	4.5	5.0	5.5	Vdc
Pressão de trabalho	P amb	30		300	kPa
Temperatura de funcionamento	T opr	- 40		125	°C

Parâmetros nominais máximos

Parâmetro	Sinalização	Número mínimo	Número máximo	Unidade	Observações
Voltagem VDDHV	VDDHV	- 24.	28	V	A 70 °C / 1 hora
		- Trinta	36	V	A 70 °C / 1 min.
Voltagem analógica do pin	VoUT	-Não.3	5.3	V	25°C, VDDHV > 5V
Simulação de correntes de pin			25	mA
Pressão de sobrecarga	Prova de P	400		kPa
Pressão de explosão da concha do tanque	Fragmentação	500		kPa
ESD	HBM	± 2		kV
	MDL	± 500		V
Temperatura de armazenamento	T stg	- 40	150	°C

Especificações técnicas

Parâmetro	Sinalização	Número mínimo	Valor representativo	Número máximo	Unidade	Observações
Faixa de tensão de saída	VoUT	0.01		4.91	V
Pressão de saída	Um ccp	-1%		1%	% F.S.	@0°C~85°C
		-1,5%		10,5%	% F.S.	@-40°C~125°C
Reinicialização elétrica	VDDHV por		2.5		V
Corrente de trabalho típica	Eu disse:		3.1		mA
Ruído de saída de tensão	V rms		0.5		mV
Output para conduzir a resistência de carga	Carga R	1			- Não.
Capacitor de carga do motor de saída	Carga C			150	nF
Limite de corrente de curto-circuito	Eu corto-o.	10		25	mA	A saída é um curto-circuito para VDDHV ou GND
Voltagem máxima da abertura	Clampada em V	0.01		2.5	V	@VDDHV = 5V
Voltagem de limite inferior da pinça	V clampl	2.5		4.91	V	@VDDHV = 5V
Erro de tensão de compressão	Δ V pinça	- 40		40	mV	@VDDHV = 5V
Tempo de alimentação	T UP		10		ms
Tempo de resposta por etapas	T RESP			0.8	ms
Manutenção de dados EEPROM	T vivo		10		anos	@ 125°C
