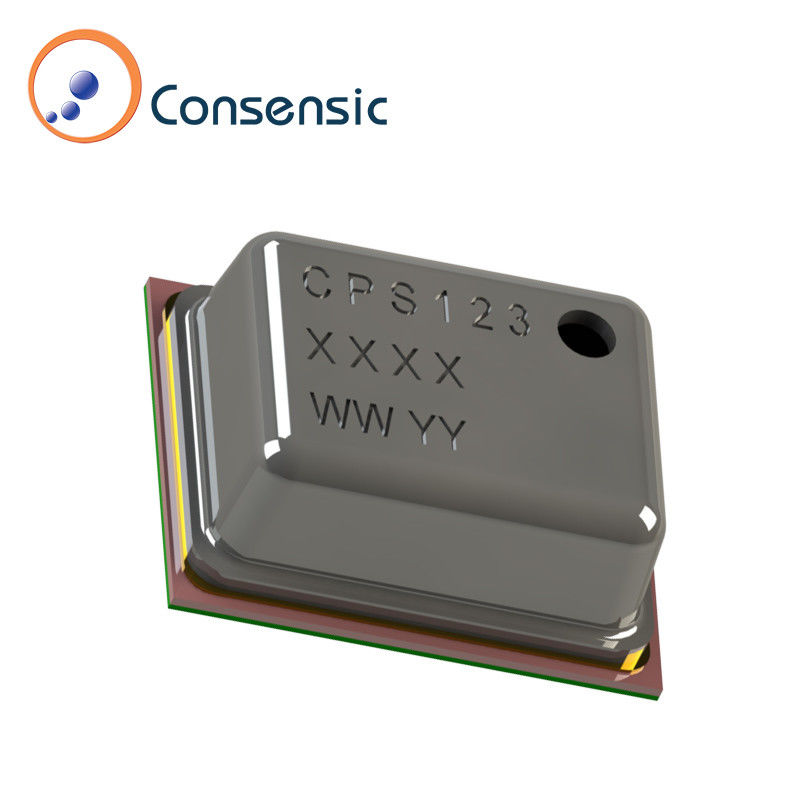

CPS123 Transdutor de pressão LGA Saída digital de 30 a 130 KPa

Sensor de pressão de saída digital CPS123 Faixa de temperatura de trabalho - 40 °C a +85 °C Precisão de pressão < ± 0,2 kPa (< ± 2,0 mbar) @ 25°C

Aqui está uma descrição mais diferenciada e concisa das principais características e especificações do CPS123:

Parâmetros elétricos:

• Corrente média de alimentação (Iavg): 3,95 μA (a VDD = 3V)
• Corrente de alimentação durante a conversão (Isc): 1,5 mA (a VDD = 3V)
• Corrente de alimentação em estado de espera (Iss): 0,2 μA (a VDD = 3V)
• Conversor analógico para digital (ADC)Resolução de 24 bits
• Frequência do relógio I2C (FC,I2C): 400 kHz

Condições de funcionamento:

Sensor de pressão:

• Distância: 30 a 130 kPa (300 a 1300 mbar)
• Resolução: 0,001 kPa (0,01 mbar)
• Precisão:
  • 70 a 115 kPa @ 0°C a 50°C: ±0,25 kPa (±2,5 mbar)
  • 70 a 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)

Sensor de temperatura:

• Distância: -40°C a +85°C
• Resolução: 0,003°C
• Precisão: ±0,75°C de -40°C a +85°C

Operação:

• Tensão de alimentação: 2,0 V a 5,5 V (calibrado em fábrica a 3,0 V ± 10% para precisão)
• Intervalo de temperatura de funcionamento: -40°C a +85°C
• Resistores de puxa-para-lá I2C: 1 a 2,2 kΩ

Classificações absolutas:

• Sobrepressão: até 2 vezes Full Scale (FS)
• Tensão de alimentação: -0,3 V a 6,5 V (em relação ao GND)
• Voltagem de entrada/saída analógica/digital: -0,3V a VDD + 0,3V
• Temperatura de armazenamento: -60°C a +150°C

Visão geral:

OCPS123é um avançadoSistema em pacote (SIP)solução que integra umSensor de pressão de ponte resistentee umADC de 24 bitsEle entregaMedições de pressão de alta resolução e precisãocom uma tensão de ar não superior a 80 V,Saídas digitais compensadas por pressão e temperaturaIsto elimina a necessidade de cálculos de compensação complexos pelo microcontrolador host, tornando-o altamente eficiente para uma variedade de aplicações.

Este resumo destaca os aspectos-chave das características do CPS123, com foco em suas especificações elétricas, capacidades do sensor e desempenho.Avise-me se precisar de mais esclarecimentos ou mais detalhes sobre qualquer aspecto!
