Fácil Comunicações I2c Sensor de pressão de saída digital Alta sensibilidade

Se tiver mais perguntas ou precisar de mais informações sobre como integrar o CPS121 nos seus projectos, não hesite em perguntar!

Eletricidade Parâmetros

Resumo

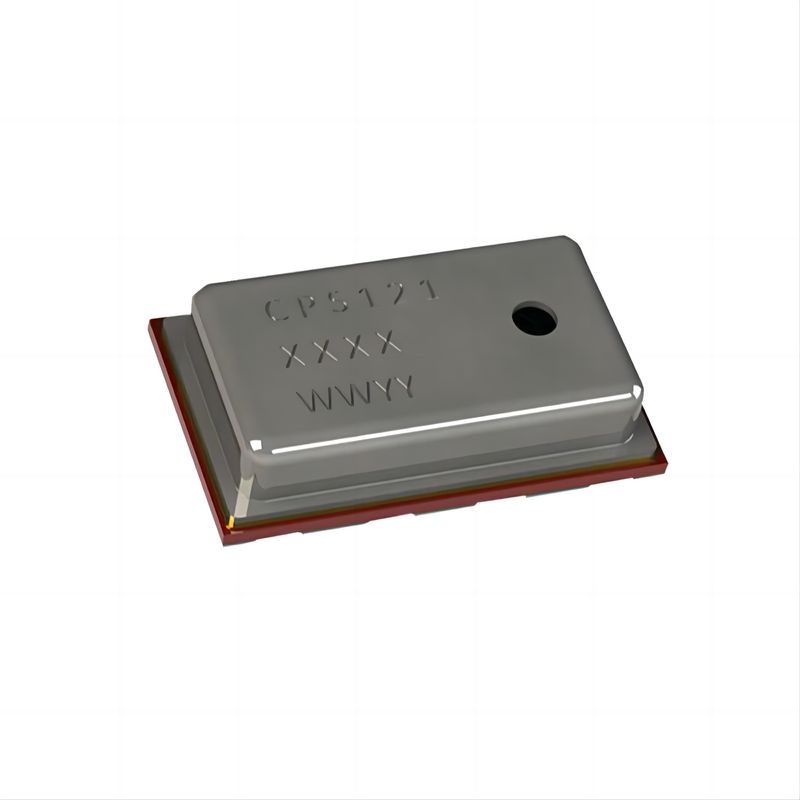

A solução SIP (System-in-a-Package) CPS121 inclui um sensor de pressão de ponte resistiva e um ADC de 24 bits, proporcionando medições de pressão de alta resolução e precisão.A sua saída digital totalmente calibrada e compensada pela temperatura simplifica a integraçãoA lógica de calibração interna do sensor elimina a necessidade de coeficientes de calibração externos e cálculos de compensação pelo microcontrolador anfitrião.

Características fundamentais

• Calibrado na fábrica: Fornece medições precisas de pressão e temperatura diretamente.
• Saída digital: Dados de pressão e temperatura disponíveis através da interface I2C.
• Baixo consumo de energia: Adequado para aplicações a bateria.
• Não é necessário um relógio externo: Simplifica a concepção do sistema.
• Alta resistência dos meios: Robusto contra vários meios de detecção.

Características elétricas

• Tensão de alimentação: 2V a 5,5V (normalmente 3V)
• Consumo médio de corrente: < 5 μA por medição
• Consumo de corrente no estado de sono: < 200 nA a 25°C
• Intervalo de temperatura de funcionamento: -40°C a +85°C

Características de medição

• Pressão Precisão absoluta: ±0,1 kPa (±1,0 mbar) de 0°C a 50°C, 95 kPa a 105 kPa
• Precisão relativa à pressão: ±0,01 kPa (< 1 metro)
• Precisão de temperatura: ±1,0°C

Interfaces

• Interface I2C: Suporta taxas de dados de até 400 kHz

Características físicas

• Fator de forma: Dimensões compactas de 3 x 5 x 1,2 mm (w x l x h)
• Pacote: Pacote LGA com 8 condutas
• Porto de detecção: Sensores laterais superiores

Aplicações

1. Smartphones: Melhora as capacidades de detecção ambiental.
2. Dispositivos portáteis: Adequado para dispositivos de acompanhamento da saúde e da aptidão.
3. Altimétricos: Fornece medições de altitude precisas.
4. Barômetros portáteis e estacionáriosMedir a pressão atmosférica com precisão.
5. Estações meteorológicas: Essencial para a recolha de dados meteorológicos.
6. Aplicações do GPS: Melhora a precisão da posição com dados de altitude.
7. Discos rígidos (HDD): Monitora a pressão interna para garantir um funcionamento óptimo.
8. Equipamento industrial: Adequado para controlo e controlo da pressão.
9. Sistemas de controlo do ar: Parte integrante dos sistemas de gestão do fluxo e da pressão de ar.
10. Sistemas de vácuo: Monitores e controladores de pressão em ambientes de vácuo.

Benefícios

• Baixo consumo de energia: Ideal para dispositivos a bateria.
• Excelente para aplicações de baterias: Prolonga a vida da bateria devido ao baixo consumo de energia.
• Não é necessário um relógio externo: Simplifica o processo de integração.
• Alta resistência aos meios de detecção: Assegura durabilidade em diversos ambientes.
