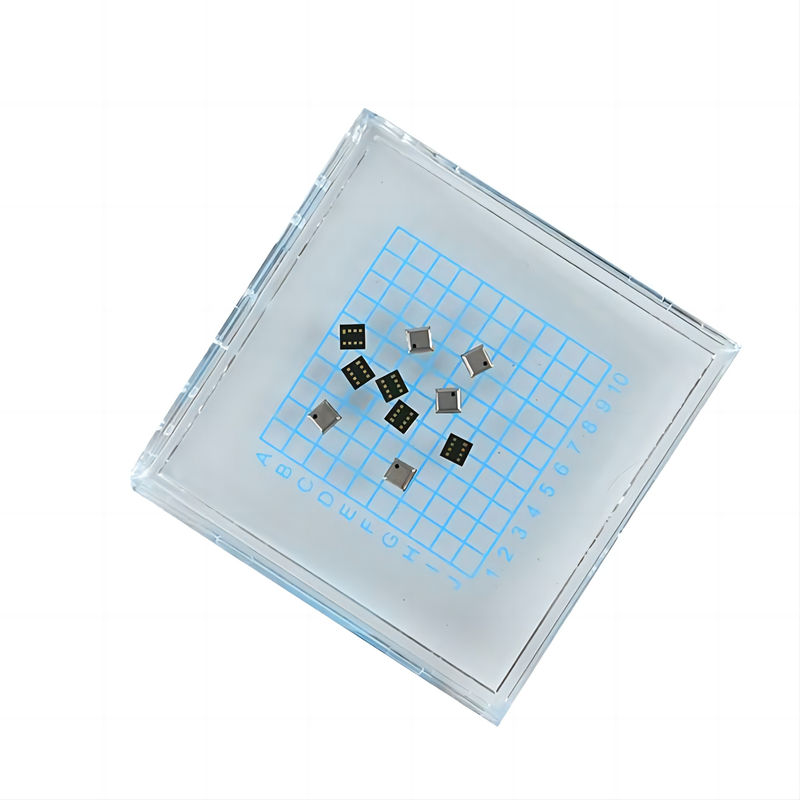

Sensor de pressão de saída digital SIP de ponte resistiva de alta resolução

CPS122 Ruído sob pressão Largura de banda total, Altitude do modo normal Baseada na pressão relativa 1 10 Pa cm

Anos de experiência na produção, tecnologia mais profissional
Promover principalmente o CPS121, CPS135B, CPS171, CAFS3000
CAF S4000, CAFS5008B

Resumo

A solução SIP (System-in-a-package) CPS122 é um sensor de pressão de alta resolução que inclui um sensor de pressão de tipo ponte resistivo e um ADC de 24 bits.Oferece saídas digitais totalmente calibradas com pressão e temperatura compensadas, simplificando a integração e utilização.fornecer medições precisas através da interface I2C sem exigir que o microcontrolador anfitrião realize cálculos complexos de compensação.

Benefícios

• Baixo consumo de energia: Ideal para dispositivos a bateria.
• Excelente para aplicações de baterias: Prolonga a vida útil da bateria devido ao uso eficiente de energia.
• Não é necessário relógio externo: Simplifica a concepção e integração dos sistemas.
• Alta resistência aos meios de detecção: Assegura durabilidade e fiabilidade em vários ambientes.

Características

• Calibrado na fábrica: Assegura medições precisas de pressão e temperatura fora da caixa.
• Tensão de alimentação: 2 V a 5,5 V (típico 3 V).
• Consumo médio de corrente: < 5 μA por medição.
• Consumo de corrente no estado de sono: < 200 nA a 25°C.
• Intervalo de temperatura de funcionamento: -40°C a +85°C.
• Pressão Precisão absoluta: ±0,1 kPa (±1,0 mbar) de 0°C a 50°C, 95 kPa a 105 kPa.
• Precisão relativa à pressão: ± 0,01 kPa (< 1 metro).
• Precisão de temperatura: ±1,0°C.

Características elétricas

Interfaces

• Interface I2C: Suporta taxas de dados de até 400 kHz.

Características físicas

• Fator de forma: Dimensões compactas de 3 x 3 x 1,2 mm (w x l x h).
• Pacote: Pacote LGA com 8 condutas.
• Porto de detecçãoDetecção de lado superior.

Aplicações

1. Smartphones: Melhora as capacidades de detecção ambiental.
2. Dispositivos portáteis: Adequado para dispositivos de acompanhamento da saúde e da aptidão.
3. Altimétricos: Fornece medições de altitude precisas.
4. Barômetros portáteis e estacionáriosMedir a pressão atmosférica com precisão.
5. Estações meteorológicas: Essencial para a recolha de dados meteorológicos.
6. Aplicações do GPS: Melhora a precisão da posição com dados de altitude.
7. Discos rígidos (HDD): Monitora a pressão interna para garantir um funcionamento óptimo.
8. Equipamento industrial: Adequado para controlo e controlo da pressão.
9. Sistemas de controlo do ar: Parte integrante dos sistemas de gestão do fluxo e da pressão de ar.
10. Sistemas de vácuo: Monitores e controladores de pressão em ambientes de vácuo.
