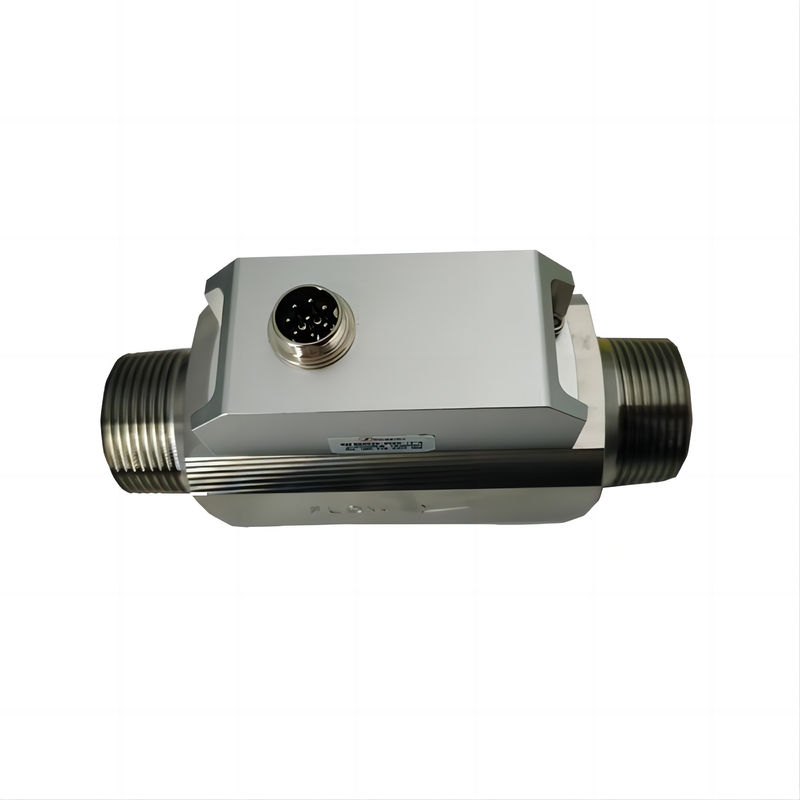

CAFS5032 Sensor baseado em MEMS de alta precisão de pressão máxima 0,8 MPa

CAFS5032 Pressão máxima 0,8 MPa Precisão ajustável ±1,5% FS %

Como calcular a taxa de fluxo

A taxa de fluxo pode ser determinada a partir da tensão de saída do sensor usando a seguinte fórmula:
$\text{Taxa de fluxo}=\frac{(\text{VoUT}-\; O\; que\; é?1\text{V})}{4\text{V}}\times \text{Taxa de fluxo de gama completa}$
Exemplo de cálculo:
Para um sensor CAFS5032AV com uma taxa de fluxo de gama completa de 1000 SLPM, se a tensão de saída for de 2,5 V, a taxa de fluxo instantânea pode ser calculada da seguinte forma:
$\text{Taxa de fluxo}=\frac{(2.5V-\; O\; que\; é?1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

Aplicações

• Processos industriais:Medição precisa do fluxo de gás para linhas de fabrico e produção.
• Dispositivos médicos:Monitorização e controlo do fluxo de gases em equipamentos médicos.
• Indústria petrolífera:Medição e controlo na extracção e no processamento de gás.
• Instrumentação:Medição de fluxo de precisão para vários instrumentos científicos e de engenharia.
• Laboratórios:Gestão do fluxo de gás para aplicações experimentais e de investigação.
• Serviços públicos de gás:Medição e monitorização em sistemas de distribuição de gás.
• Processamento químico:Medição do fluxo de gás em reações e processos químicos.
• Fusão:Controle preciso do fluxo de gás nas operações de fundição de metais.
• Processamento de alimentos:Medição de gases para processos de produção e embalagem de alimentos.
• Equipamento mecânico e elétrico:Integração em vários sistemas de medição e controlo do caudal.

Descrição do produto

OSérie CAFS5032é um dispositivo de medição de fluxo de alta precisão baseado em MEMS concebido para uma ampla gama de aplicações.O sensor CAFS5032 é ideal para medir e controlar gases limpos e relativamente secos em ambientes industriais e comerciais.
Este sensor utiliza uma tecnologia de sistema micro-eletromecânico (MEMS) de última geração que combina um sensor de fluxo de massa térmico com circuitos de processamento e calibração digitais de alta precisão.O conversor Δ-Σ A/D integrado e os algoritmos de calibração internos garantem uma medição precisa do caudal com requisitos mínimos de calibração externaO CAFS5032 oferece um desempenho fiável com várias opções de saída e pode ser utilizado em diversas condições operacionais.

Características do produto

• Alta precisão:O CAFS5032 proporciona uma alta precisão com uma precisão de ±1,5% em escala completa (FS), garantindo medições de fluxo de gás fiáveis e precisas.
• Saída linear:O sensor apresenta uma resposta de saída linear, que simplifica a integração e aplicação em vários sistemas.
• Não é necessária compensação de temperatura:O design do sensor elimina a necessidade de compensação de temperatura externa, reduzindo a complexidade e a manutenção do sistema.
• Estabilidade a longo prazo:Com um mínimo de deriva zero, o sensor mantém alto desempenho e estabilidade durante longos períodos.
• Tempo de resposta rápido:O sensor tem um tempo de resposta rápido de 65 ms (selecionável), permitindo medições de fluxo em tempo real e ajustes rápidos.
• Largo intervalo de fluxo:Capaz de medir fluxos de gás de 0 a 60 m/s, com elevada resistência a impactos e choques de até 100 g.
• Núcleo de detecção em estado sólido:O núcleo do sensor MEMS não possui cavidades superficiais ou filmes frágeis, o que o torna resistente a bloqueios e impactos de pressão.
• Opções de saída versáteis:Oferece saídas analógicas (1-5 VDC) e comunicação digital RS485 (protocolo MODBUS) para integração e análise de dados flexíveis.
• Adaptabilidade a ambientes de gases úmidos:Adequado para a medição de gases relativamente úmidos, ampliando a sua gama de aplicações.
• Intervalo de temperatura e umidade:Funciona numa ampla gama de temperaturas de -25°C a 85°C e em condições de armazenagem de -40°C a 90°C, com uma tolerância de umidade de 0-100% RH.
• Resistência à água condensada:Projetado para suportar a exposição à água condensada sem degradação do desempenho.

Especificações funcionais
