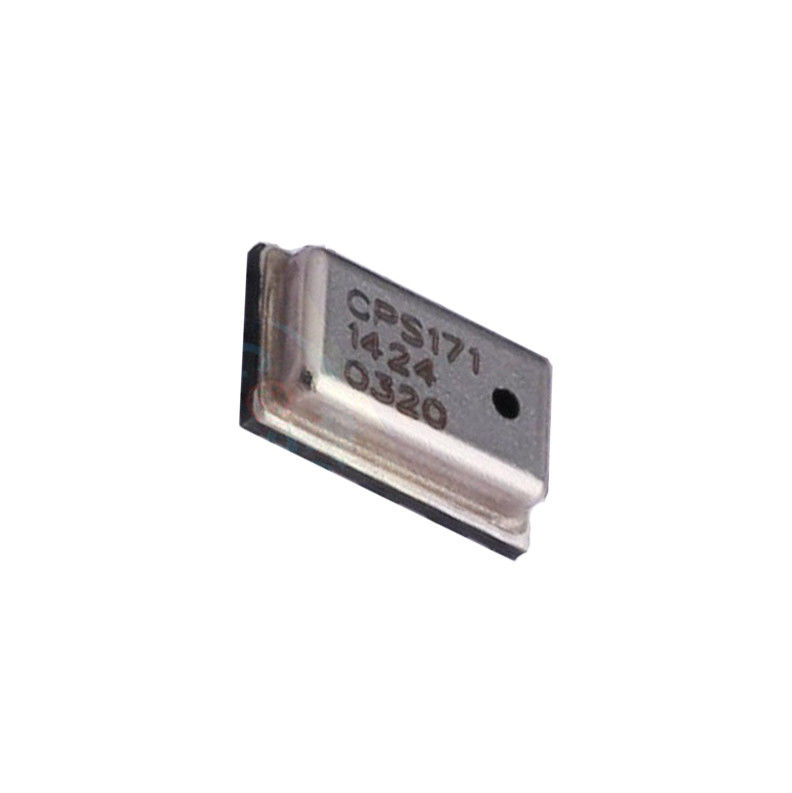

Name: Sensor de pressão de saída analógico CPS171 8 LGA de chumbo
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Sensor de pressão de saída analógico CPS171 8 LGA de chumbo

Detalhes do produto

Lugar de origem: Wuxi

Marca: Consensic

Número do modelo: CPS171

Termos de pagamento e envio

Quantidade de ordem mínima: Contacte-nos para mais informações.

Preço: Consult customer service

Tempo de entrega: 3-7 dias úteis

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business-to-business

Habilidade da fonte: 1000 PCS

Obtenha o melhor preço

Classificações absolutas

Estes parâmetros definem as condições máximas de tensão que o sensor pode suportar sem sofrer danos permanentes:

Parâmetro	Símbolo	Condições	Min.	Tipo	Max.	Unidades
Sobrepressão	- Não.	- Não.	- Não.	- Não.	1000 (10)	kPa (bares)
Voltagem de alimentação (em relação ao GND)	VDD	- Não.	-Não.3	- Não.	6.0	V
Voltagem em E/S analógica - em pin	VINA	- Não.	-Não.3	- Não.	VDD+0.3	V
Voltagem na entrada/saída analógica	Votação	- Não.	-Não.3	- Não.	VDD+0.3	V
Temperatura de armazenamento	TSTOR	- Não.	- 50	- Não.	130	°C

Condições de funcionamento

Define as condições típicas de funcionamento padrão do sensor:

Parâmetro	Símbolo	Condições	Min.	Tipo	Max.	Unidades
Voltagem de alimentação para GND1	VS	- Não.	4.75	5.0	5.25	V
Intervalo de temperatura de funcionamento	- Não.	- Não.	- 40	- Não.	85	°C

Características do intervalo de pressão (CPS171-JW001)

Descreve o desempenho do sensor dentro do seu intervalo de pressão calibrado:

Parâmetro	Símbolo	Condições	Min.	Tipo	Max.	Unidades
Intervalo de pressão 1	- Não.	- Não.	10 (100)	- Não.	115 (1150)	kPa (mbar)
Produção em escala total	VFSO	@VS=5,0V	- Não.	4.7	- Não.	V
Espaçamento em escala completa	VFSS	@VS=5,0V	- Não.	4.5	- Não.	V
Precisão	- Não.	(0 a 85°C)	- Não.	- Não.	± 15	% VFSS
Sensibilidade	V/P	- Não.	- Não.	45	- Não.	mV/kPa

Parâmetros elétricos

Detalhes do consumo de energia e das características de saída elétrica do sensor:

Parâmetro	Símbolo	Condições	Min.	Tipo	Max.	Unidades
Corrente de abastecimento	IDD	Configurações do pior caso: 12 bits, 0ms de desligamento.	1200	- Não.	1500	μA
Saída analógica	- Não.	CPS171, Analog_P 10 a 115 kPa (100 a 1150mbar)	0.4	- Não.	4.65	V
Resolução de saída analógica	RES	- Não.	- Não.	12	- Não.	Bits
Erro analógico adicional	- Não.	Incluindo erro de ratiometria, -40 a 125°C	0.1	- Não.	0.5	%
Frequência do sistema reduzido	fSYS	Todos os horários desta especificação estão sujeitos a esta variação.	- Não.	1.85	- Não.	MHz
Tempo de arranque	CTA	Ativar para dados prontos, configurações mais rápidas e mais lentas	- Não.	4.25	173	ms
Taxa de atualização (modo normal)	TRESP_UP	Configurações mais rápidas e mais lentas	- Não.	0.70	288	ms
Ruído de pico para pico @ saída	Não	100 Medições em 12 bits	- Não.	- Não.	5	LSB

Classificação:	Sensor de pressão de saída analógico	Fatora de formulários pequeno:	3 x 5 x 1,2 mm (w x l x h)
Voltagem de alimentação para GND1:	MIN4.75 TYP5.0MAX 5.25V	peso:	100 g
Temperatura de funcionamento:	-40 a 85°C	Tempo de resposta:	Senhora ≤1

Classificação:	Sensor de pressão de saída analógico
Fatora de formulários pequeno:	3 x 5 x 1,2 mm (w x l x h)
Voltagem de alimentação para GND1:	MIN4.75 TYP5.0MAX 5.25V
peso:	100 g
Temperatura de funcionamento:	-40 a 85°C
Tempo de resposta:	Senhora ≤1
