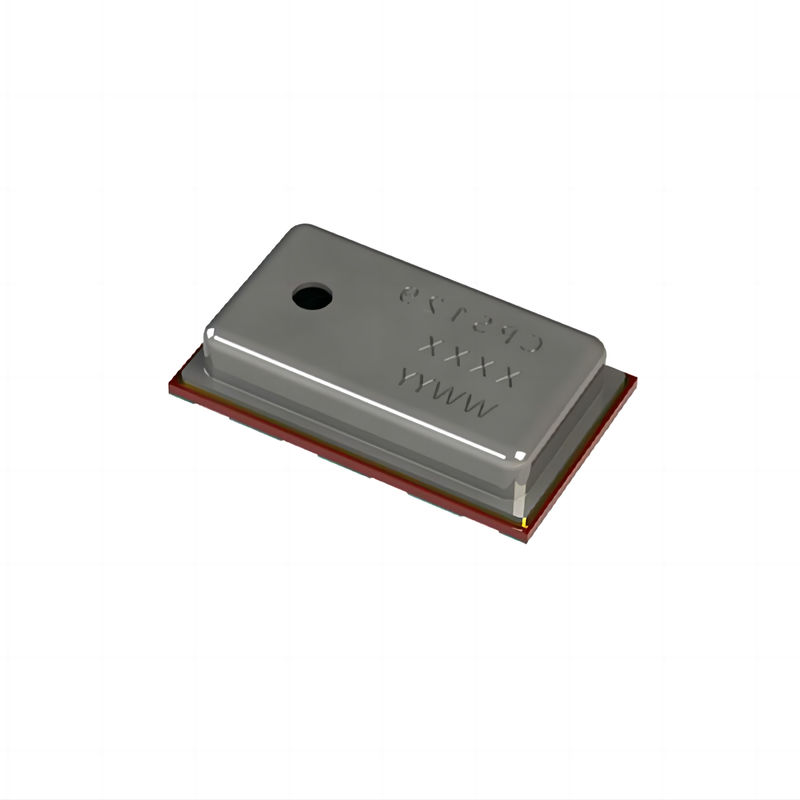

95 kPa a 105 kPa Sensor de pressão impermeável Dispositivos médicos

CPS129 Pressão Precisão absoluta ± 0,1 kPa (± 1,0 mbar) @ 0°C a 50°C, 95 kPa a 105 kPa

Resumo

O CPS129 é uma solução SIP (System-in-a-Package) com um sensor de pressão de tipo ponte resistente acoplado a um ADC de 24 bits, oferecendo alta resolução e medições de pressão precisas.Este sensor fornece uma saída digital totalmente calibrada de pressão e temperatura compensada através de uma interface I2C, eliminando a necessidade de cálculos complexos de compensação pelo microcontrolador anfitrião.

Aplicações

O CPS129 é adequado para uma ampla gama de aplicações, incluindo:

• Projetos impermeáveis
• Dispositivos médicos
• Smartphones
• Dispositivos portáteis
• Altimétricos
• Barômetros portáteis e estacionários
• Estações meteorológicas
• Aplicações de GPS
• Discos rígidos (HDD)
• Equipamento industrial
• Sistemas de controlo do ar
• Sistemas de vácuo

Benefícios

• Baixo consumo de energia: Ideal para aplicações a bateria, com consumo de corrente otimizado para a eficiência energética.
• Não é necessário um relógio externo: Simplifica a concepção do sistema e reduz o número de componentes.
• Alta resistência aos meios de detecção: Assegura durabilidade e fiabilidade em vários ambientes.

Características

• Sensor de pressão e temperatura calibrado em fábrica: Fornece medições precisas imediatamente.
• Tensão de alimentação: Funciona numa gama larga de 2 V a 5,5 V, com uma tensão de funcionamento típica de 3 V.
• Consumo médio de corrente: Consome menos de 5 μA por medição, otimizando o consumo de energia.
• Consumo de corrente no estado de sono: Consumo de energia ultra-baixo inferior a 200 nA a 25 °C.
• Intervalo de temperatura de funcionamento: Ampla gama de temperaturas operacionais de -40°C a +85°C, adequada para ambientes adversos.
• Pressão Precisão absoluta: ± 0,1 kPa (± 1,0mbar) a 0°C a 50°C, entre 95 kPa e 105 kPa.
• Precisão relativa à pressão: ± 0,01 kPa (< 1mbar).
• Precisão de temperatura: ±1,0°C.

Interfaces

• Interface I2C: Suporta comunicação até 400 kHz, permitindo uma integração direta com microcontroladores e outros dispositivos.

Características físicas

• Fator de forma pequena: Dimensões compactas de 3 x 5 x 1,2 mm (largura x comprimento x altura), adequadas para aplicações de espaço limitado.
• Pacote LGA, 8 Chumbo: Embalagem montada na superfície com 8 condutas, aumentando a fiabilidade e a facilidade de montagem.
• Porta de detecção lateral superior: facilita a exposição direta aos meios de detecção, otimizando o desempenho dos sensores em vários ambientes de medição.
