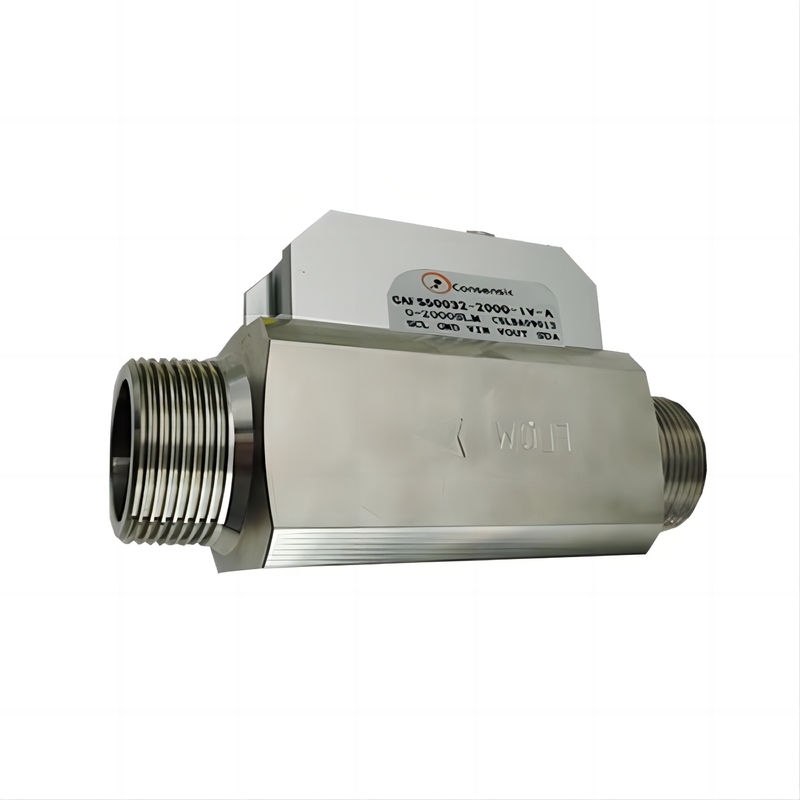

CAFS5032 latus rectum32 joggle PT1/4 O material geral é aço inoxidável

Apoio e Serviços:

Características:

■Alta precisão (1,5% de precisão F.S.)
■Extensão linear sem necessidade de compensação de temperatura
■ Estabilidade a longo prazo com um mínimo de deriva zero
■Tempo de resposta rápido (20 ms)
■A faixa de vazão é de 0 a 60 m/s e a resistência ao impacto é de 100 g
■ Núcleo de detecção em estado sólido (sem vazios na superfície ou membranas frágeis) para resistir a obstruções e choques de pressão
■Saída analógica (1-5 V) (saída de comunicação RS485 digital disponível)
■Compatível com a medição de gases relativamente úmidos
■Temperatura de funcionamento: -25°C a 85°C, Temperatura de armazenamento: -40°C a 90°C, Umidade: 0 a 100% RH
■O sensor é resistente à condensação

Parâmetros técnicos:

• Latus Rectum:32 mm
• Conexão:PT1/4"
• Material geral:De aço inoxidável

Parâmetros de desempenho

• Fornecimento de energia:8 ~ 24 VDC, 50 mA (opcional)
• Precisão:±1,5% FS
• Tempo de resposta:65 ms (facultativo)
• Pressão máxima:0.8 MPa (customizável)
• Métodos de comunicação:RS485 (MODBUS)

Modos de saída

• Saídas analógicas:1-5 VDC
• 4-20mA:Compatibilidade

Temperatura

• Temperatura média:-10 a 65°C
• Temperatura ambiente:-25°C a 85°C

Interface

• Conexão:PT1/4 (Customizável)

Método de calibração

• Ar, 20°C, 101,325 kPa

Material Geral

• Aço inoxidável

Aplicações:

■ Indústria ■ Medicina ■ Petróleo ■ Instrumentação ■ Gás ■ Química ■ Fusão ■ Processamento de alimentos ■ Equipamentos mecânicos e eléctricos

Descrição do produto:

Os sensores de fluxo médicos CAFS5032 são fabricados com chips de detecção de fluxo de sistema microeletromecânico (MEMS), que são adequados para vários fins de limpeza e relativa.Medição e controlo de processos de gases secos de pequeno caudal, a tecnologia de embalagem única permite ao produto satisfazer diferentes níveis de medição do caudal, garantindo uma elevada sensibilidade, alta fiabilidade, elevada estabilidade e baixo custo.É baseado numa unidade de detecção de fluxo MEMS e num circuito de processamento e calibração digital de alta precisão (MCU). The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internallyO algoritmo de compensação correspondente é processado, pelo que não é necessário fazer qualquer compensação de calibração externa para garantir uma saída de fluxo de alta precisão;Modo de comunicação de saída digital amigávelOs utilizadores podem obter facilmente as informações de dados correspondentes para a comunicação; a gama de aplicações é muito ampla.

correspondência

1Comunicação RS485
O modo de comunicação do medidor de vazão é RS485, e existem dois modos de protocolo: (o padrão de fábrica é o modo B)
A. Protocolo de comunicação calibrado em fábrica, que é um protocolo de comunicação autônomo;
B. O protocolo Modbus é um protocolo de comunicação multi-máquina.
As configurações são:
Taxa de Baud 9600 (protocolo A) / 9600 (protocolo B);
8 bits de dados;
Parar o bit 1;
Controle da soma de verificação/controle de fluxo: nenhum.
O protocolo de comunicação é o seguinte: protocolo de comunicação Modbus do computador superior do medidor de fluxo de massa de gás da série CAFS5000
2. 4-20mA de saída de sinal de corrente
4 ~ 20mA Saída de sinal + ((LOOP +, Marrom)
Conexão do resistor de circuito (Este passo é para usuários que precisam de 4 ~ 20mA de saída de sinal de corrente.)
, outros utilizadores por favor ignorar esta etapa).
Relação entre a tensão do circuito de saída de corrente externa de 4 a 20 mA e a resistência máxima do circuito:
RL (máximo) = 200Ω
