CPS171 Sensor de pressão de 0 a 85oC

Name: CPS171 Sensor de pressão de 0 a 85oC
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Detalhes do produto

Lugar de origem: Wuxi

Marca: Consensic

Número do modelo: CPS171

Termos de pagamento e envio

Quantidade de ordem mínima: Contacte-nos para mais informações.

Preço: Consult customer service

Tempo de entrega: 3-7 dias úteis

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business-to-business

Habilidade da fonte: 1000 PCS

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                4Sensor de pressão de.65V, Sensor de pressão de 85C, 4Sensor de transdutor de pressão de 7 V


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

CPS171 Sensor de pressão de 0 a 85oC

Benefícios

Baixo consumo de energia: Operação eficiente com consumo mínimo de energia.
Não é necessário relógio externo: Simplifica a integração e reduz o número de componentes.
Alta resistência aos meios de detecção: Durável e confiável em vários ambientes.

Características

Sensor de pressão calibrado em fábrica: Garante alta precisão fora da caixa.
Tensão de alimentação: 5,0 V ± 10%
Intervalo de temperatura de funcionamento: -40°C a +85°C

Interfaces

Saída analógica: A saída típica varia entre 10% e 90% da tensão de alimentação (VSUPPLY).

Características físicas

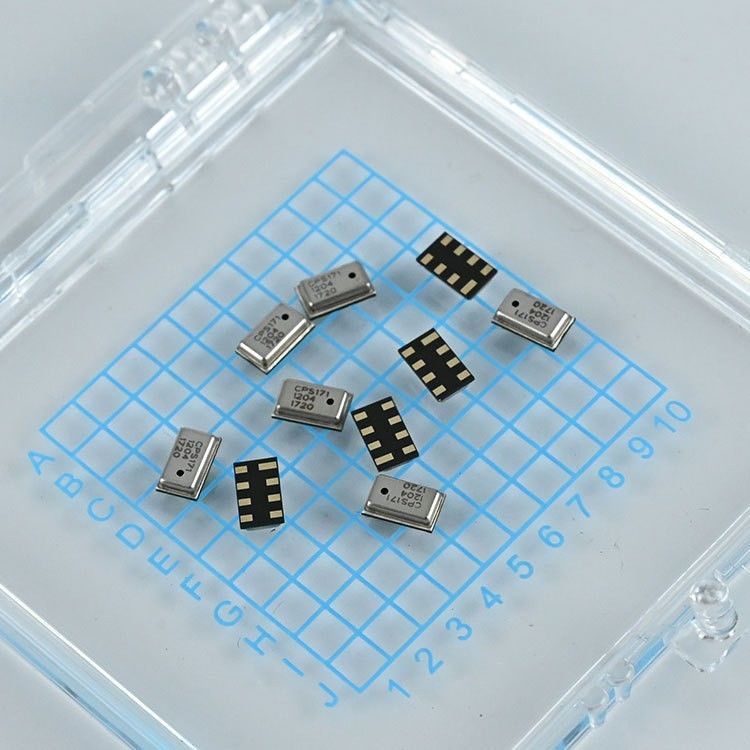

Fator de forma pequena: Design compacto com dimensões de 3 x 5 x 1,2 mm (largura x comprimento x altura).
Pacote LGA: embalagem de 8 placas para facilidade de montagem.
Porta de detecção lateral superior: Conveniente para integração em várias aplicações.

Descrição

O CPS171 é uma solução de sensor de pressão absoluta resistiva projetada para aplicações de baixa pressão, como sistemas de pressão absoluta múltipla (MAP).Inclui um sensor de pressão MEMS ultra-pequeno e um ASIC de condicionamento para fornecer medições de pressão precisasO sensor fornece um sinal de saída analógico totalmente calibrado e compensado pela pressão.

Um ADC integrado baseado em sigma-delta, combinado com a lógica de calibração interna, garante um sinal de saída analógico de alto nível proporcional à pressão aplicada.

Aplicações

Sistemas de pressão absoluta múltiplos
Equipamento industrial
Sistemas de controlo do ar
Sistemas de vácuo

Classificações absolutas

Parâmetro	SÍMBOLO	MIN	Max.	Unidades
Sobrepressão		1000 (10)		kPa (bares)
Voltagem de alimentação (em relação ao GND)	VDD	-Não.3	6.0	V
Voltagem na entrada/saída analógica	VINA	-Não.3	VDD +0.3	V
Voltagem na entrada/saída analógica	Votação	-Não.3	VDD +0.3	V
Temperatura de armazenamento	TSTOR	- 50	130	°C

Condições de funcionamento

Parâmetro	SÍMBOLO	Condições	MIN	TYP	Max.	Unidades
Operação
Voltagem de alimentação para GND1	VS		4.75	5.0	5.25	V
Intervalo de temperatura de funcionamento			- 40		85	°C
Distancia entre os dois eixos de pressão
Distância 1			10 (100)		115 (1150)	kPa (mbar)
Produção em escala total	VFSO	@VS=5,0V		4.7		V
Espaçamento em escala completa	VFSS	@VS=5,0V		4.5		V
Precisão		(0 a 85°C)			± 15	% VFSS
Sensibilidade	V/P			45		mV/kPa

Parâmetros elétricos

Parâmetro	SÍMBOLO	Condições	MIN	TYP	Max.	Unidades
Alimentação de corrente
Modo atualização atual	IDD	Configurações do pior caso: 12 bits, 0ms de desligamento		1200	1500	μA
Output analógico
Output analógico (CPS171)	Análogo_P	10 a 115 kPa (100 a 1150mbar)	0.4		4.65	V
Resolução de saída analógica	RES			12		Bits
Erro analógico adicional (incluindo erro de ratiometria)	- Não.	-40 a 125°C	0.1		0.5	%
SISTEMA
Frequência do sistema reduzido	fSYS	Todos os horários desta especificação estão sujeitos a esta variação.		1.85		MHz
Tempo de arranque (activação para dados prontos)	CTA	Configurações mais rápidas e mais lentas	4.25		173	ms
Taxa de atualização (modo normal)	TRESP_UP	Configurações mais rápidas e mais lentas	0.70		288	ms
Ruído de pico a pico @ saída (100 medições em 12 bits)	Não				5	LSB
