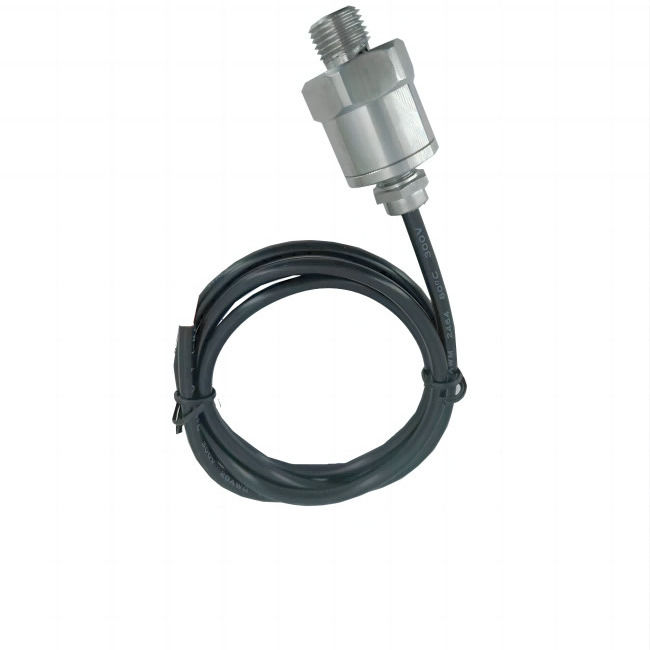

CTS110 Faixa de medição: 0~2MPa Largo intervalo de temperatura de funcionamento: -20°C~85°C

Dimensões da estrutura e definições dos pinos

Precauções de utilização

1Não toque no diafragma do sensor com as mãos ou outros objetos, caso contrário, o diafragma do sensor será danificado.
2O transmissor não deve ser sobrecarregado, caso contrário, o diafragma sensível do sensor pode sofrer tensão, deformação e deriva.
A pressão máxima de sobrecarga que o sensor pode suportar, caso contrário, o sensor será completamente danificado.
3A tensão de alimentação do transmissor deve ser inferior a 36 VDC (ou a tensão mais elevada indicada na placa de identificação) e a rede de alta tensão nunca deve ser ligada ao contador.
4O transmissor é constituído por um circuito e a soma da resistência de carga deve situar-se na área de trabalho especificada no manual de instruções.

5É estritamente proibido chocar, bater e outros impactos violentos do transmissor durante o transporte, instalação e utilização.
6O transmissor deve ser utilizado de acordo com as especificações e os diferentes tipos não são intercambiáveis.
7. É estritamente proibido a sobrevoltagem durante o teste e uso. A faixa do transmissor pode ser reduzida, mas não é permitido exceder o limite superior da faixa. O transmissor é instantâneo
Resiste a 1,25 vezes a faixa superior de pressão de sobrecarga; no entanto, se o transmissor for submetido a uma pressão superior à pressão de sobrecarga máxima, o transmissor será danificado.
8A temperatura do meio em contacto com o diafragma do sensor deve estar dentro do intervalo de temperatura admissível; caso contrário, o transmissor será danificado.
Ao medir o meio, deve ser eliminado de acordo com os seguintes requisitos após a interrupção da operação: se o líquido medido permanecer na câmara de medição,O líquido vai congelar., e como resultado
O transmissor pode ser danificado, pelo que é necessário drenar o líquido a ensaiar após a interrupção da operação ou tomar medidas de isolamento antifrio.
9A fim de evitar a radiação electromagnética e o ataque de relâmpago, a caixa do transmissor deve ser aterrada e ligada por um cabo blindado.
10O transmissor não deve ser utilizado para medir meios corrosivos para cerâmica, nitril e aço inoxidável.

Parâmetro
